P1(주차장용) 방수시스템

이파엘지 트라이슈머 단열복합시트 P1(주차장용) 방수시스템으로
철골 철근 콘크리트 방식으로 지은 주차장을 옥상에 둔 건물의
골치 아픈 방수와 단열 문제를 한꺼번에 해결하세요!

실내 주차장용 방수층

옥상 주차장용 방수층

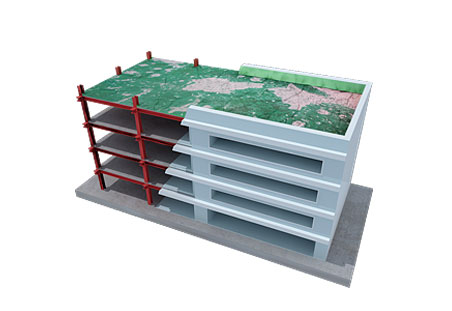

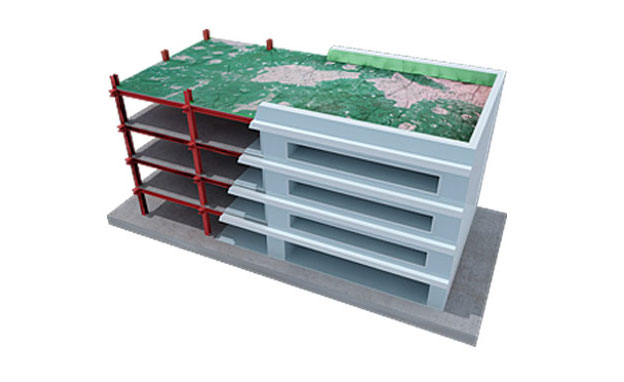

H빔 건물에 우레탄 방수 시공

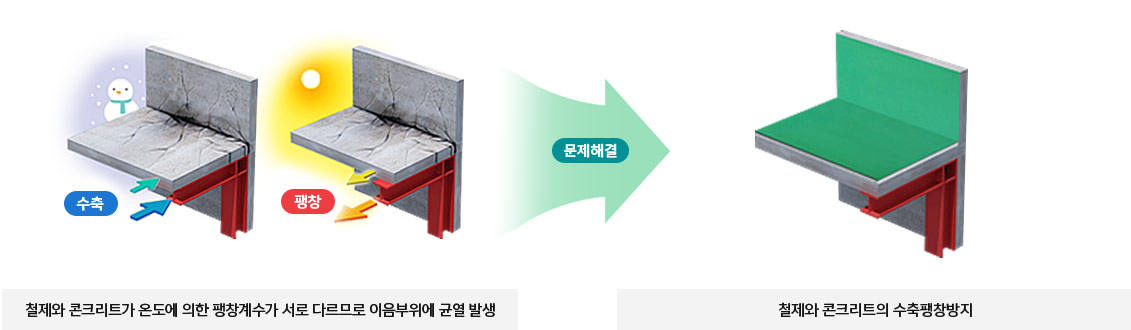

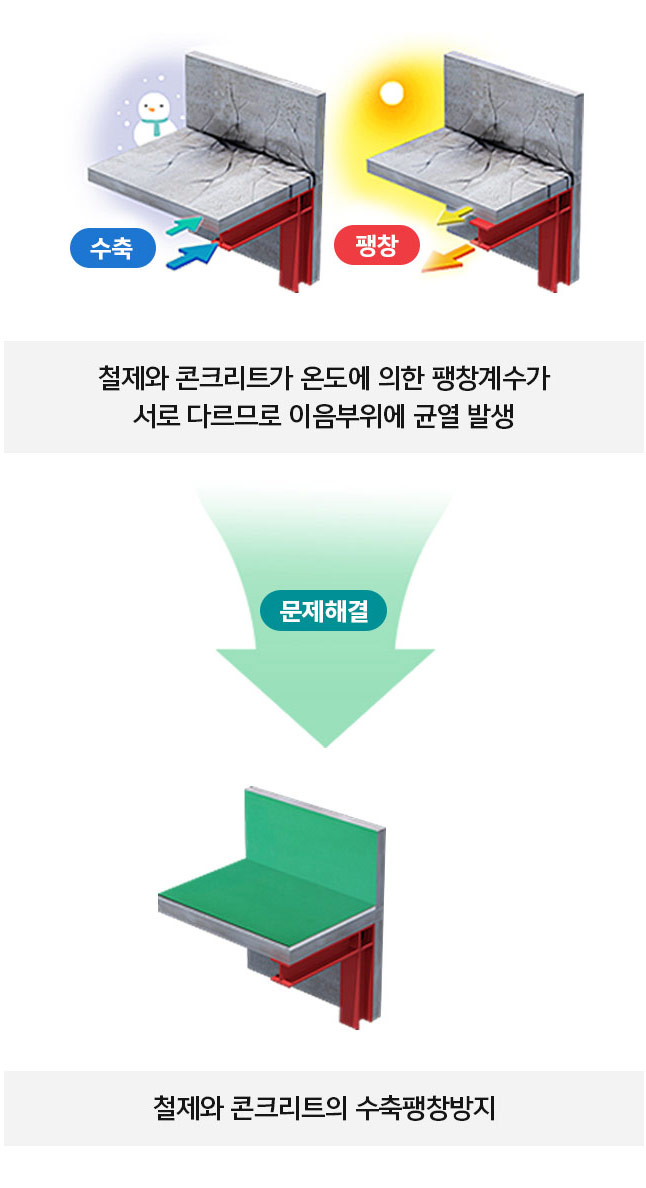

철골과 콘크리트의 서로 다른 수축팽창계수와 구조물 변형,
결로 및 열화로 인한 균열로 누수현상이 발생합니다.

H빔 건물에 트라이슈머 단열복합시트방수 P1(주차장용) 시공

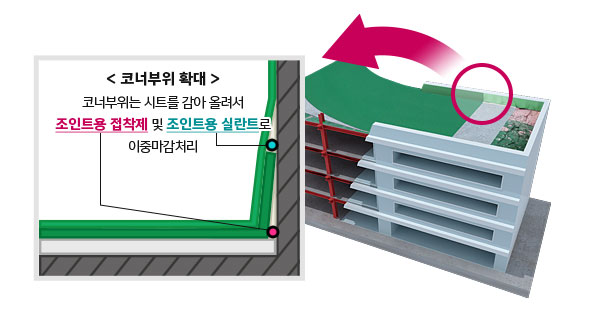

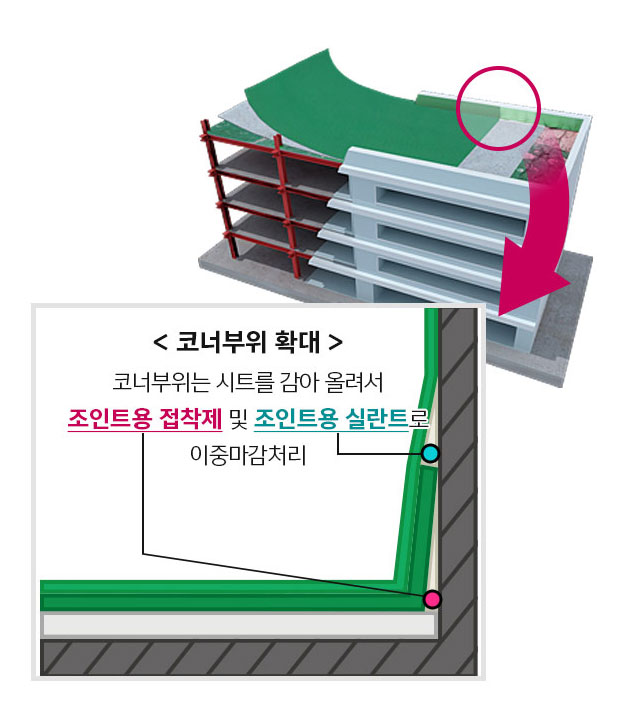

시트를 바닥 면에서부터 띄워서 시공하는 절연공법으로
바닥면의 진행성 크랙에 영향을 받지 않습니다.

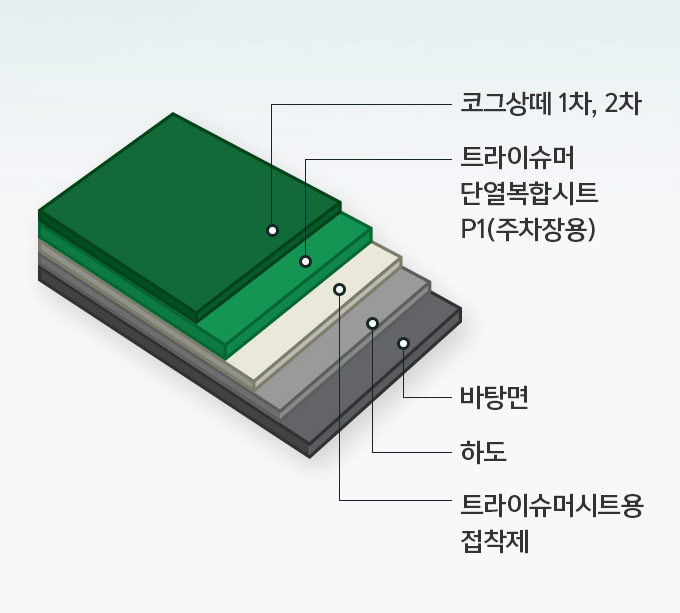

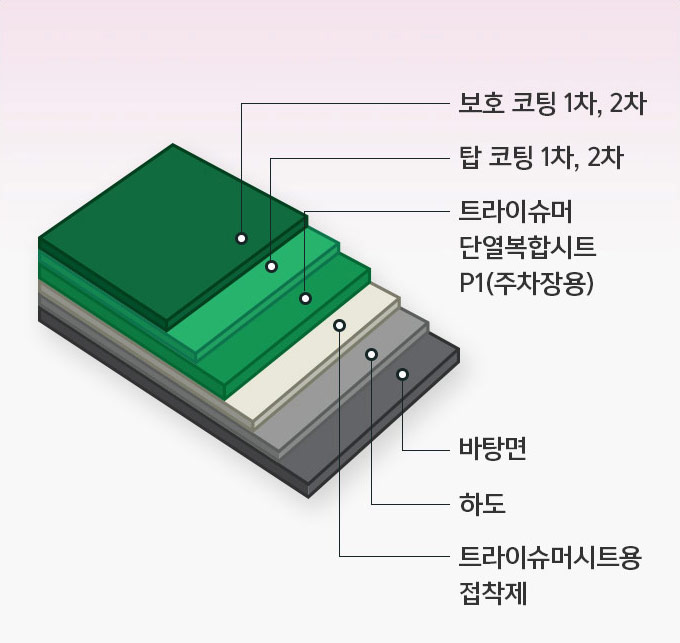

이파엘지 트라이슈머 단열복합시트 P1(주차장용) 방수시스템의 개요

이파엘지 트라이슈머 단열복합시트 P1(주차장용) 방수시스템은 트라이슈머 고강도복합직물 방수시트와 트라이슈머 단열베이스카펫을 적층하여 단열성능을 가진 복합 단열시트 방수공법으로서 차량에 의해 반복되는 진동과 하중에도 내구성이 높아서 시트층이 파단 되지 않으며, 바닥면과 부분접착으로 시공하기 때문에 주차장 바닥면의 균열에 대한 대응력이 좋은 특징을 가지고 있습니다.

이파엘지 트라이슈머 단열복합시트 P1(주차장용) 방수시스템의 특장점

주차장 바닥면의 진행성 크랙에 영향을 받지 않습니다.

이파엘지 트라이슈머 단열복합시트 P1(주차장용) 방수시스템은 인장강도가 매우 우수한 트라이슈머 고강도복합직물 방수시트와 주차장 바닥면을 본사 전용 에폭시 접착제로 강력하게 부분 접착하는 구조로서 바닥면과 접착을 하지 않는 구조이기 때문에 바닥면의 진행성 크랙에도 영향을 받지 않습니다.
※현장에 따라 접착, 또는 비 접착식으로 시공 될 수 있습니다.

시트 표면의 마모가 적어서 내구성이 좋습니다.

이파엘지 트라이슈머 단열복합시트 P1(주차장용) 방수시스템은 KS F 4937에 따른 마모감량 시험기준을 통과한 고경질 우레탄 바닥제인 코그상떼로 마감코팅을 하기 때문에 차량의 잦은 출입과 회전에도 시트 표면의 마모가 적습니다.

주차장 건물의 진동이나 온도변화에 의한 움직임에 영향을 적게 받습니다.

이파엘지 트라이슈머 단열복합시트 P1(주차장용) 방수시스템은 바닥면과 부분접착하는 방식이기 때문에 차량이동시 발생하는 건물의 진동이나 여름철과 겨울철의 온도변화에 의한 철제와 콘크리트의 수축팽창에 의한 움직임에 영향을 적게 받습니다.

석면이 검출되지 않은 안전한 제품입니다.

이파엘지 트라이슈머 단열복합시트와 트라이슈머 단열 베이스카펫은 1급발암물질인 석면이 검출되지 않아서 인체에 무해한 안전한 제품입니다.

석면검출시험
시료명 시험항목 단위 시험방법 시험결과
단열베이스
카펫
석면함유
여부
- KS L 5300:2009 검출안됨
트라이슈머
단열복합시트
석면함유
여부
- KS L 5300:2009 검출안됨

이파엘지의 바닥용 탑코팅제인 코그상떼는 주차장 바닥용 표면 마감재에 대한 국가표준인 KS F 4937 기준을 넉넉하게 만족합니다.

주차장 바닥용 표면 마감재의 품질 기준
평가항목 KS품질기준 코그상떼 시험 결과 판정 시험방법
내충격성능 구멍뚫림, 균열, 잔 갈림, 떨어져 나감 현상이 없을 것 이상없음 합격 KS F 4937
부착성능(N/㎟) 1.2 이상 1.9 합격
윤하중 저항 성능
(내마모성)
(300kg, 80,000회)
표면상태 균열, 잔 갈림, 떨어져 나감 등의 이상이 없고, 하부층이 드러나지 않을 것 이상없음 합격
두께 감소 깊이 3mm 이하 1.62 합격
수밀 성능 바탕체 표면으로 투수되지 않을 것 투수되지 않음 합격
오염 물질 방출 시험
(mg/㎡·h)
TVOC 2.5 이하 0.04 합격
폼일데히드 0.12 이하 검출되지 않음 합격
톨루엔 0.08 이하 0.001 합격
주차장 바닥용 표면 마감재의 품질 기준
평가항목 KS품질기준
내충격성능 구멍뚫림, 균열, 잔 갈림, 떨어져 나감 현상이 없을 것
부착성능(N/㎟) 1.2 이상
윤하중 저항 성능
(내마모성)
(300kg, 80,000회)
표면상태 균열, 잔 갈림, 떨어져 나감 등의 이상이 없고, 하부층이 드러나지 않을 것
두께 감소 깊이 3mm 이하
수밀 성능 바탕체 표면으로 투수되지 않을 것
오염 물질 방출 시험
(mg/㎡·h)
TVOC 2.5 이하
폼일데히드 0.12 이하
톨루엔 0.08 이하
평가항목 코그상떼 시험 결과 판정
내충격성능 이상없음 합격
부착성능(N/㎟) 1.9 합격
윤하중 저항 성능
(내마모성)
(300kg, 80,000회)
표면상태 이상없음 합격
두께 감소 깊이 1.62 합격
수밀 성능 투수되지 않음 합격
오염 물질 방출 시험
(mg/㎡·h)
TVOC 0.04 합격
폼일데히드 검출되지 않음 합격
톨루엔 0.001 합격

시험방법 : KS F 4937

이파엘지의 바닥용 탑코팅제인 코그상떼의 특장점
무용제 타입벤젠, 톨루엔, 크실렌, 신너 등 휘발성 유기화합물이 전혀 포함되어 있지 않습니다.
무취신너 등 휘발성 용제 냄새가 전혀 없는 인체에 무해한 자재입니다
셀프레벨링셀프레벨링 성능이 있어 바닥재로서 표면형성이 용이합니다.
내마모성 지게차가 통행해도 넉넉한 내마모성을 자랑합니다.
(위의 표에서 윤하중 저항성능란을 참조)
높은 표면강도 우레탄의 적당한 탄성과 에폭시의 강도의 장점을 결합한 정도의 물성을 보유합니다.
환경친화적인 마감재 제로에 가까운 유해물질 방출량을 자랑합니다. (위의 표에서 오염물질 방출 시험란을 참조)
다양한 컬러녹색, 연두색, 황토색, 분홍색 등
안전성납, 아연, 카드뮴 등과 같은 중금속 성분이 검출되지 않은 안전한 자재입니다.
고품격 바닥재격조 높은 유럽풍의 고급 바닥재입니다.

이파엘지 트라이슈머 단열복합시트
P1(주차장용) 방수시스템의 시공과정

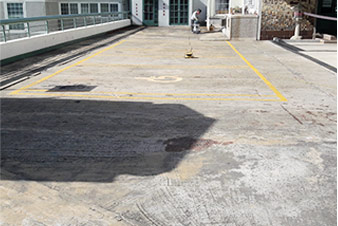

  • 시공전

    시공 전

    01

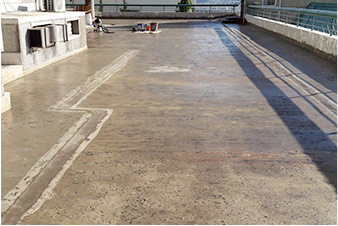

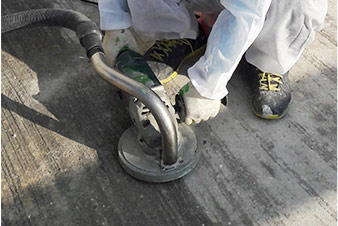

  • 바탕정리

    바탕정리

    02

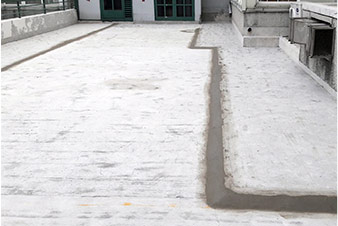

  • 바탕정리 및 보강 후

    바탕정리 및 보강 후

    03

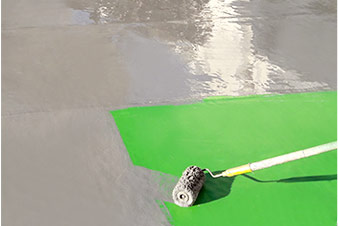

  • 하도(프라이머)도포

    하도(프라이머)도포

    04

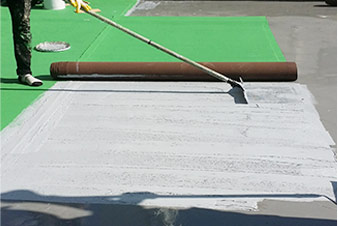

  • 전용 접착제 도포

    전용 접착제 도포

    05

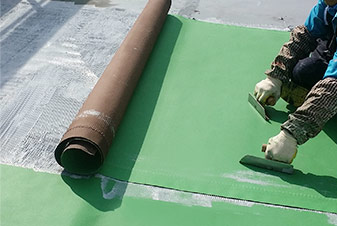

  • 트라이슈머 단열복합시트 전면 접착

    트라이슈머 단열복합시트 전면 접착

    06

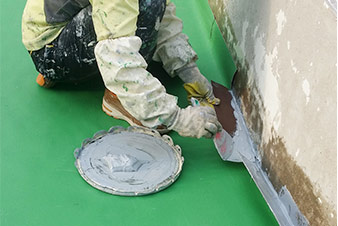

  • 난간 하단 전면 접착 처리

    난간 하단 전면 접착 처리

    07
  • 트라이슈머 단열복합시트 시공 후

    트라이슈머 단열복합시트 시공 후

    08
  • 마감재 도포

    마감재 도포

    09

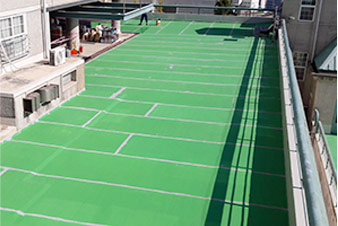

  • 코그상떼 또는 에폭시 마감재 도포 후

    코그상떼 또는 에폭시 마감재 도포 후

    10

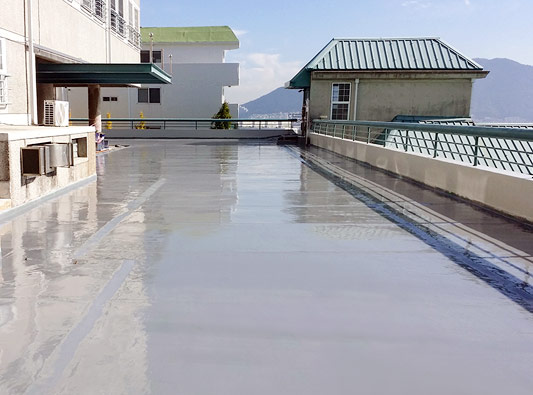

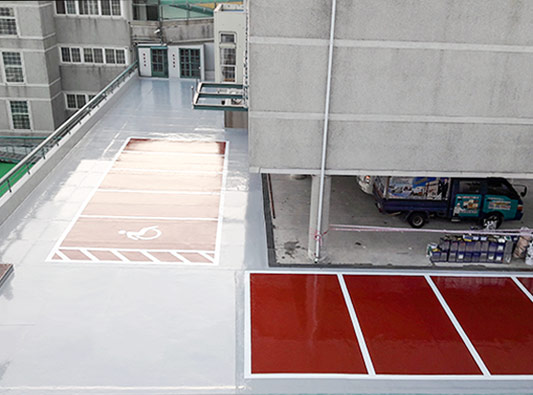

  • 이파엘지-주차장-방수-시공후

    주차장 방수 시공 후

    11

※현장마다 시공 순서와 방법이 상이할 수 있음※
